Distanza tra costruzioni contigue e dimensionamento del giunto sismico.
Normativa
NTC 2018
Come riportato dalle NTC 2018 al paragrafo 7.2.1. – “Caratteristiche generali delle costruzioni”.
La distanza tra costruzioni contigue deve essere tale da evitare fenomeni di martellamento e comunque non può essere inferiore alla somma degli spostamenti massimi determinati per lo SLV, calcolati per ciascuna costruzione secondo il § 7.3.3 (analisi lineare) o il § 7.3.4 (analisi non lineare) e tenendo conto, laddove significativo, dello spostamento relativo delle fondazioni delle due costruzioni contigue, secondo quanto indicato ai §§ 3.2.4.1, 3.2.4.2 e 7.3.5;
La distanza tra due punti di costruzioni che si fronteggiano non potrà in ogni caso essere inferiore a 1/100 della quota dei punti considerati, misurata dallo spiccato della fondazione o dalla sommità della struttura scatolare rigida di cui al § 7.2.1, moltiplicata per 2*ag*S/g ≤ 1.
Qualora non si possano eseguire calcoli specifici, lo spostamento massimo di una costruzione non isolata alla base può essere stimato in 1/100 della sua altezza, misurata come sopra, moltiplicata per agS/g; in questo caso, la distanza tra costruzioni contigue non potrà essere inferiore alla somma degli spostamenti massimi di ciascuna di esse. Il presente capoverso non si applica ai ponti.
Se le costruzioni hanno dispositivi d’isolamento sismico e/o dissipazione, particolare attenzione va posta al dimensionamento dei distacchi e/o giunti, tenendo in conto le indicazioni riportate nel § 7.10.4 e nel § 7.10.6.
La norma ci dice di tener conto degli spostamenti agli SLV.
Circolare 2019
Tra costruzioni contigue la norma impone la verifica degli spostamenti massimi per evitare fenomeni di martellamento; tale verifica deve essere eseguita attraverso un calcolo diretto degli spostamenti assicurando, in ogni caso, che la distanza tra le costruzioni non risulti inferiore al valore minimo stabilito dalla norma.
L’eventualità in cui non si possano eseguire calcoli specifici va riferita al solo caso di progettazione di nuova costruzione in adiacenza a costruzioni esistenti.

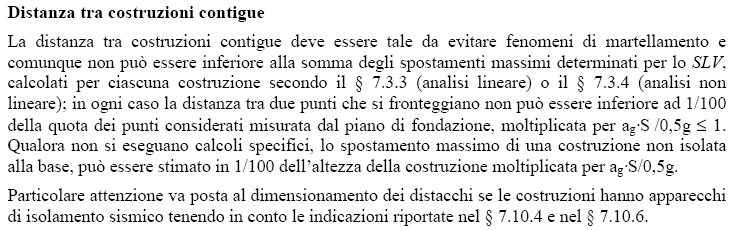

NTC 2008
Nelle NTC 2008 si teneva conto di un “0.5” che poi nelle nuove NTC 2018 non si sa se è stato tolto o se è una svista.
La distanza tra costruzioni contigue deve essere tale da evitare fenomeni di martellamento e comunque non può essere inferiore alla somma degli spostamenti massimi determinati per lo SLV, calcolati per ciascuna costruzione secondo il § 7.3.3 (analisi lineare) o il § 7.3.4 (analisi non lineare); in ogni caso la distanza tra due punti che si fronteggiano non può essere inferiore ad 1/100 della quota dei punti considerati misurata dal piano di fondazione, moltiplicata per ag·S /0,5g ≤ 1.
Qualora non si eseguano calcoli specifici, lo spostamento massimo di una costruzione non isolata alla base, può essere stimato in 1/100 dell’altezza della costruzione moltiplicata per ag·S/0,5g.
Particolare attenzione va posta al dimensionamento dei distacchi se le costruzioni hanno apparecchi
di isolamento sismico tenendo in conto le indicazioni riportate nel § 7.10.4 e nel § 7.10.6.
Dimensionamento
Premessa:
H=min(H_1 \ , \ H_2)
Predimensionamento o dimensionamento semplificato
NB. In fase di inserimento dei dati è possibile passare all’input successivo premendo “Tab”
\begin{align*}
\frac{H}{100} \frac{S}{0.5} \frac{a_g}{g} \le &\Delta \le \frac{H}{100} \frac{2 \ S}{0.5} \frac{a_g}{g}
\\
\frac{H}{100}\ 2 \cdot S \ \frac{a_g}{g} \le &\Delta \le \frac{H}{100} \ 4 \cdot S \ \frac{a_g}{g}
\end{align*}Esempio 1: media simsicità SLV, bedrock.
\begin{align*}
\frac{H}{100} \ 2 \cdot 1 \ \frac{0.25 \ g}{g} \le &\Delta \le \frac{H}{100} \ 4 \cdot 1 \ \frac{0.25 \ g}{g}
\\
\frac{H}{200} \le &\Delta \le \frac{H}{100}
\end{align*}Esempio 2: alta sismicità SLV, bedrock.
\begin{align*}
\frac{H}{100} \ 2 \cdot 1 \ \frac{0.5 \ g}{g} \le &\Delta \le \frac{H}{100} \ 4 \cdot 1 \ \frac{0.5 \ g}{g}
\\
\frac{H}{100} \le &\Delta \le \frac{H}{50}
\end{align*}Dimensionamento con analisi dinamica o statica lineare
Verifica allo SLV, quindi amplificazioni degli spostamenti ottenuti con lo spettro di progetto
\frac{H}{100} \ 2 \cdot S \ \frac{a_g}{g} \le d_{1,H} + d_{2,H} \le \DeltaDimensionamento con analisi dinamica non lineare
\frac{H}{100} \ 2 \cdot S \ \frac{a_g}{g} \le d_{1,H} (t) + d_{2,H} (t) \le \Delta
